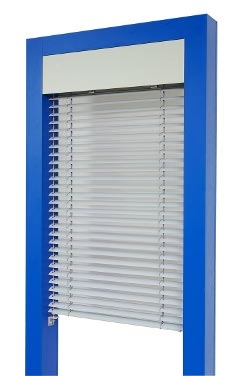

Venkovní žaluzie E-50M

Venkovní žaluzie E-50M s plochou lamelou o šířce 50 mm jsou jak vysoce funkčním tak i estetickým prvkem, který dolaďuje vzhled fasád budov a současně chrání interiér před sluncem. Díky plochému tvaru lamel zabere vytažený svazek lamel podstatně menší prostor a tím méně zasahuje do okna v porovnání s venkovními žaluziemi s lamelou se zpevněným okrajem.

Pevné vodící ocelové lanko potažené plastem o průměru 2 mm zaručuje bezpečný a plně funkční provoz žaluzie. Ovládání žaluzie je možné pomocí kliky nebo motoru.

Hliníkový spodní profil a držáky lanka nabízíme standardně v bílé nebo stříbrné barvě a v eloxu. Spodní profil včetně držáků lanka je možno dodat s příplatkem v libovolné barvě dle RAL. Horní profil je dodáván buď z extrudovaného hliníku nebo pozinkovaného ocelového plechu.
K zakrytí horní profilu a vytaženého svazku lamel může být použit hliníkový krycí plech dodávaný v libovolné barvě dle RAL nebo v eloxu.

Barva lamel – nabízíme 8 standardních barev lamel, při zakázce o ploše větší jak 70 m2 nabízíme libovolnou barvu lamel.

Odkazy:

nákres E-50M
vzorník barev lamel
reference

Základní technické parametry:

Maximální šířka žaluzie:  350 cm
Maximální výška žaluzie: 400 cm

Typ žaluzie Minimální šířka žaluzie Maximální plocha žaluzie
E-50M ovládání klikou 40 cm 10 m2
E-50M ovládání motorem 60 cm 14 m2
Spojování žaluzií:

Na jeden pohon lze spojovat i více žaluzií. Maximálně však 3 žaluzie na jeden pohon - při uložení motoru uprostřed sestavy.
Musí však být dodrženo pravidlo, že na každou stranu od motoru může být maximálně 5 ložisek (otočný mechanizmus).
Mezi spojenými žaluziemi nechávejte asi 2 cm mezery.

 Materiál žaluzií:

lamely - hliníkové, oboustranně barevně upravené, šířka lamel 50 mm, tloušťka lamely 0,23 mm
horní profil - 56 x 58 mm z extrudovaného hliníku nebo pozinkovaného ocelového plechu
spodní profil - v šířce lamel z extrudovaného hliníku (v barvě bílé RAL 9016, stříbrné RAL 9006 nebo eloxu)
vodící lanko - ocelové, potažené průhledným plastem Ø 2 mm
krycí plech - ohýbaný hliníkový plech o síle 1,5 mm
textilní nosiče a pásky - ze speciálních syntetických vláken, žebříček v barvě šedé, textilní páska 6 mm v barvě šedé

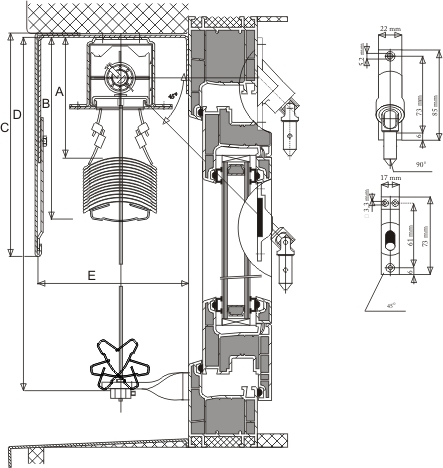

Nákres žaluzie E-50M

A   Vzdálenost po první lamelu  15 – 18 cm
B   Výška zbalené žaluzie
C   Výška krytu
D   Celková výška žaluzie
E   Minimální hloubka otvoru pro žaluzii  13 cm

pdf soubor ke stažení



venkovní žaluzie E-50M
